REP111Cトランス

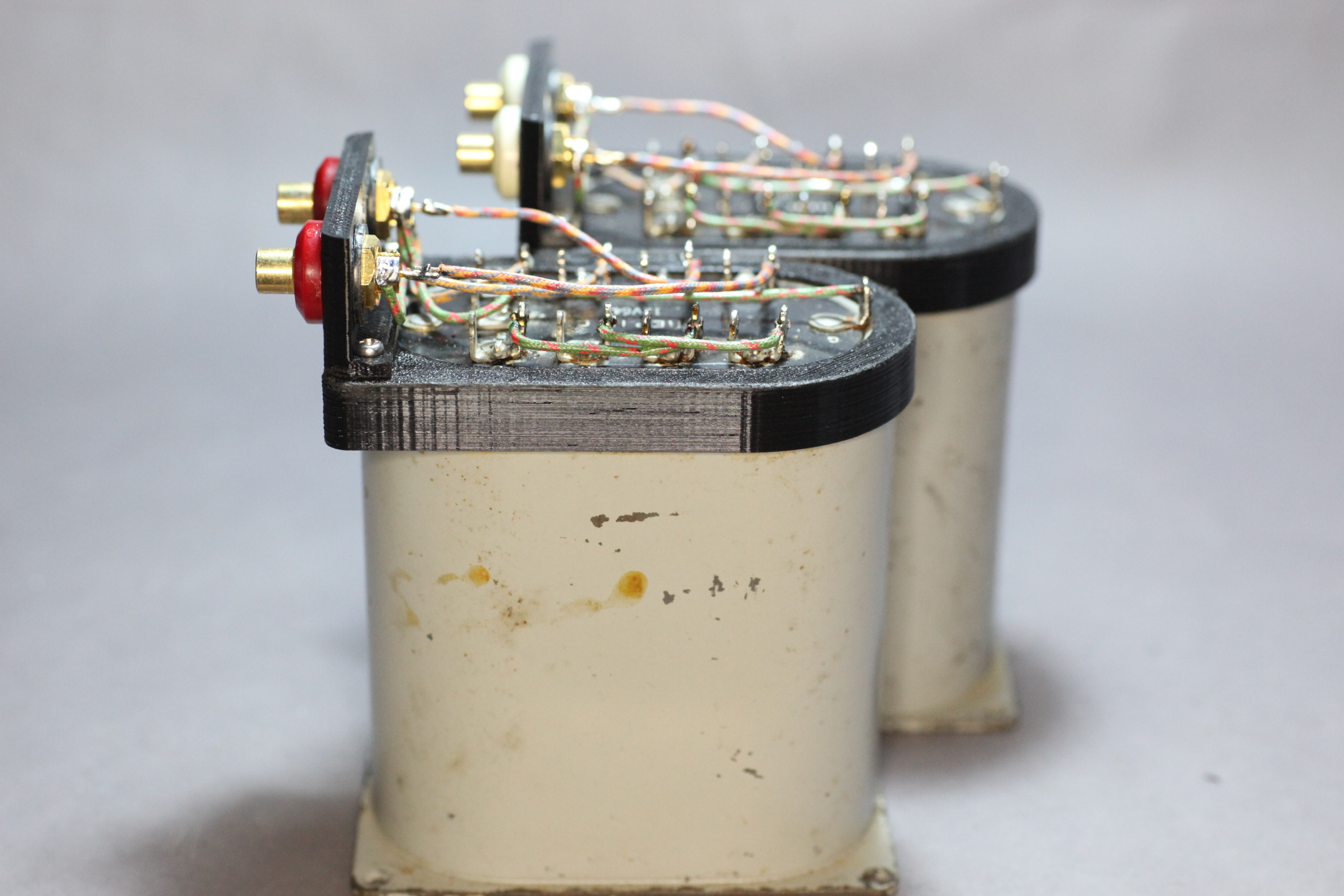

WEトランスREP111Cを組み直しました。
まずは音だけでも(トランスあり)
浜辺の歌（ボーカル）
比較用にトランスなし
浜辺の歌（ボーカル）
asusのサウンドカード出力をトランスに入力、トランスの出力をYAMAHA MG10XUに入れ録音しています。ソフトはlinuxです。
ついでに録音しました(トランスあり)
ふるさと
朧月夜
早春賦
まずは音だけでも(トランスあり)
浜辺の歌（ボーカル）
比較用にトランスなし
浜辺の歌（ボーカル）
asusのサウンドカード出力をトランスに入力、トランスの出力をYAMAHA MG10XUに入れ録音しています。ソフトはlinuxです。
ついでに録音しました(トランスあり)
ふるさと
朧月夜
早春賦
2025年05月05日
WE282A(WE)と15095A(ALTEC)
トランスの動作確認用に録音をしてみました。
トランスはWE282Aです。
一次 600Ω、２次 240KΩ、周波数200-3000hz
まずは音だけでも
赤い靴（バイオリン）
ふるさと（フルート）
この道（ピアノ）
浜辺の歌（ボーカル）
比較用にALTEC 15095A
赤い靴（バイオリン）
ふるさと（フルート）
この道（ピアノ）
浜辺の歌（ボーカル）
サウンドカードの出力をトランスに入力、トランスの出力をYAMAHA MG10XUに入れ録音しています。
だいたいトランス出力を2V付近にしています。
トランスはWE282Aです。
一次 600Ω、２次 240KΩ、周波数200-3000hz
まずは音だけでも
赤い靴（バイオリン）
ふるさと（フルート）
この道（ピアノ）
浜辺の歌（ボーカル）
比較用にALTEC 15095A
赤い靴（バイオリン）
ふるさと（フルート）
この道（ピアノ）
浜辺の歌（ボーカル）
サウンドカードの出力をトランスに入力、トランスの出力をYAMAHA MG10XUに入れ録音しています。
だいたいトランス出力を2V付近にしています。
2023年11月07日
UTCトランスの分解
UTCトランス（LS-12X）の不良品を入手しました １次５０−６００Ω ２次８０KΩの品です
１次が断線とショートしていました、２次は正常と思われますが？
２次巻き線が２つありますので片側に信号を入れてもう片側の電圧を見てみました
正常ですと同程度の電圧が出るわけですが出力は１割程度でした
１次側がショートしているためでしょう 諦めがついたので分解することにしました
調べてみましたがUTCトランスの分解方法がわかりません

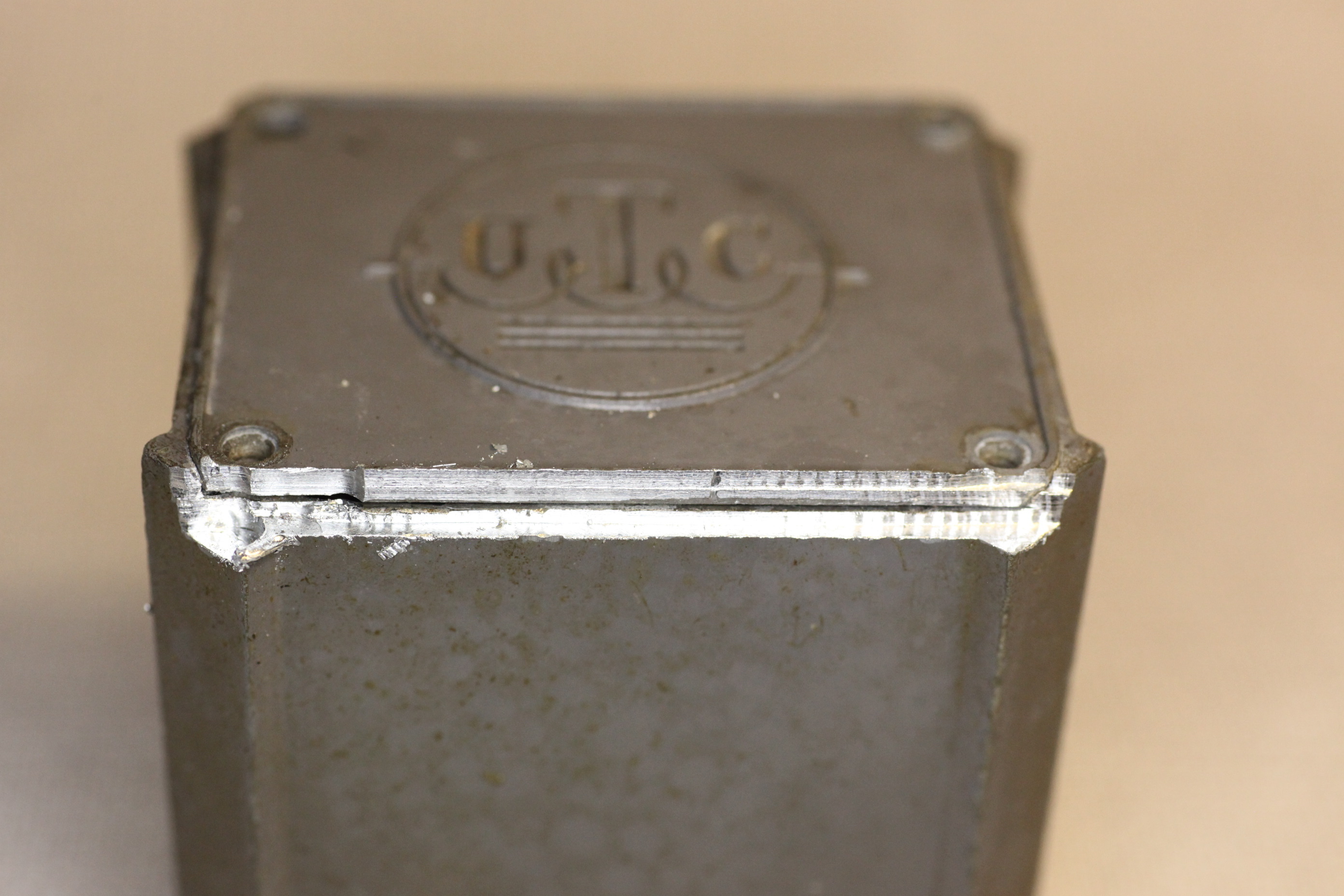

丸い穴から入れているという説もありましたがたぶん蓋があるだろうと見当を付けて上部を削ることにしました

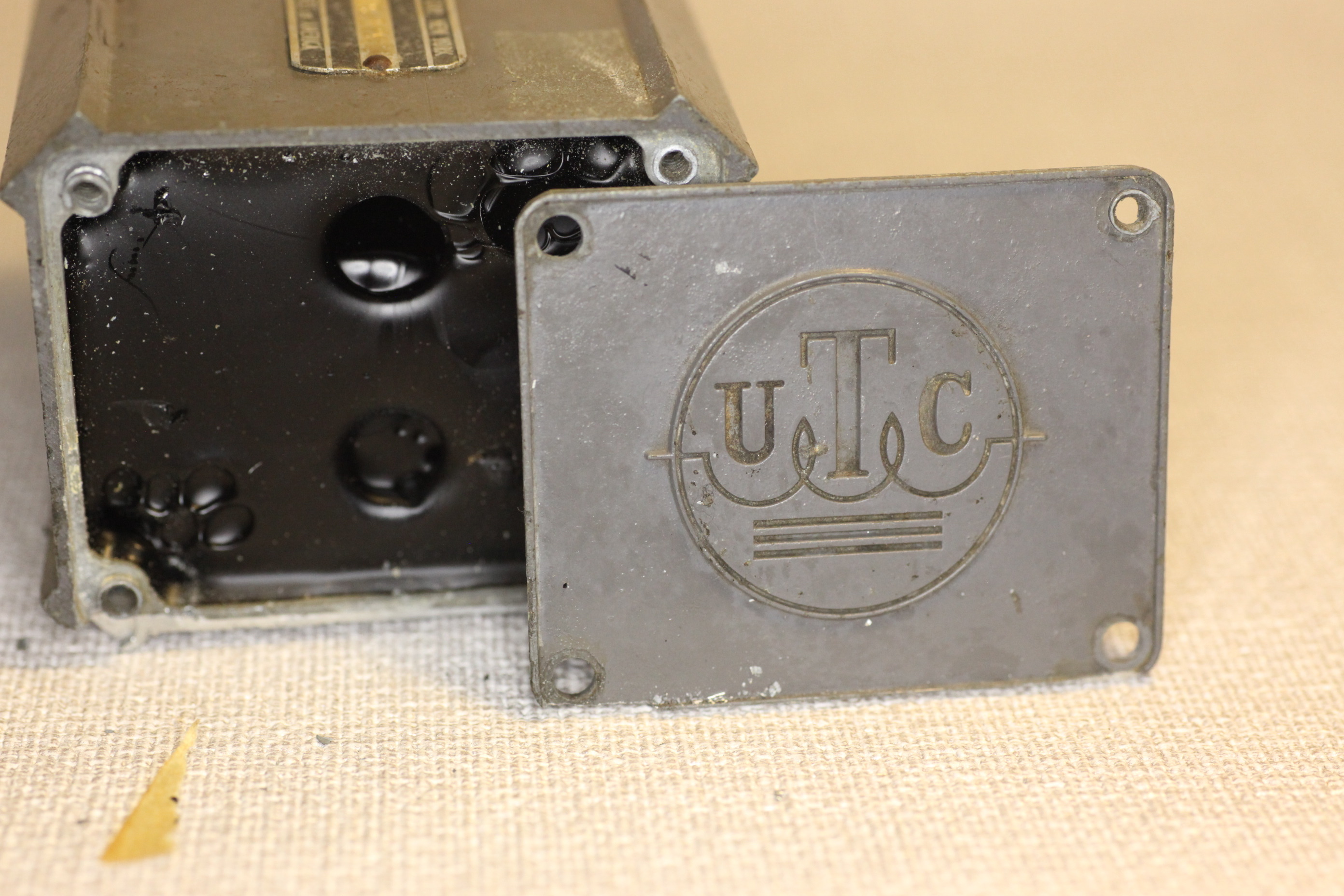

上部を削り隙間からこじ開けて写真のようにとれました

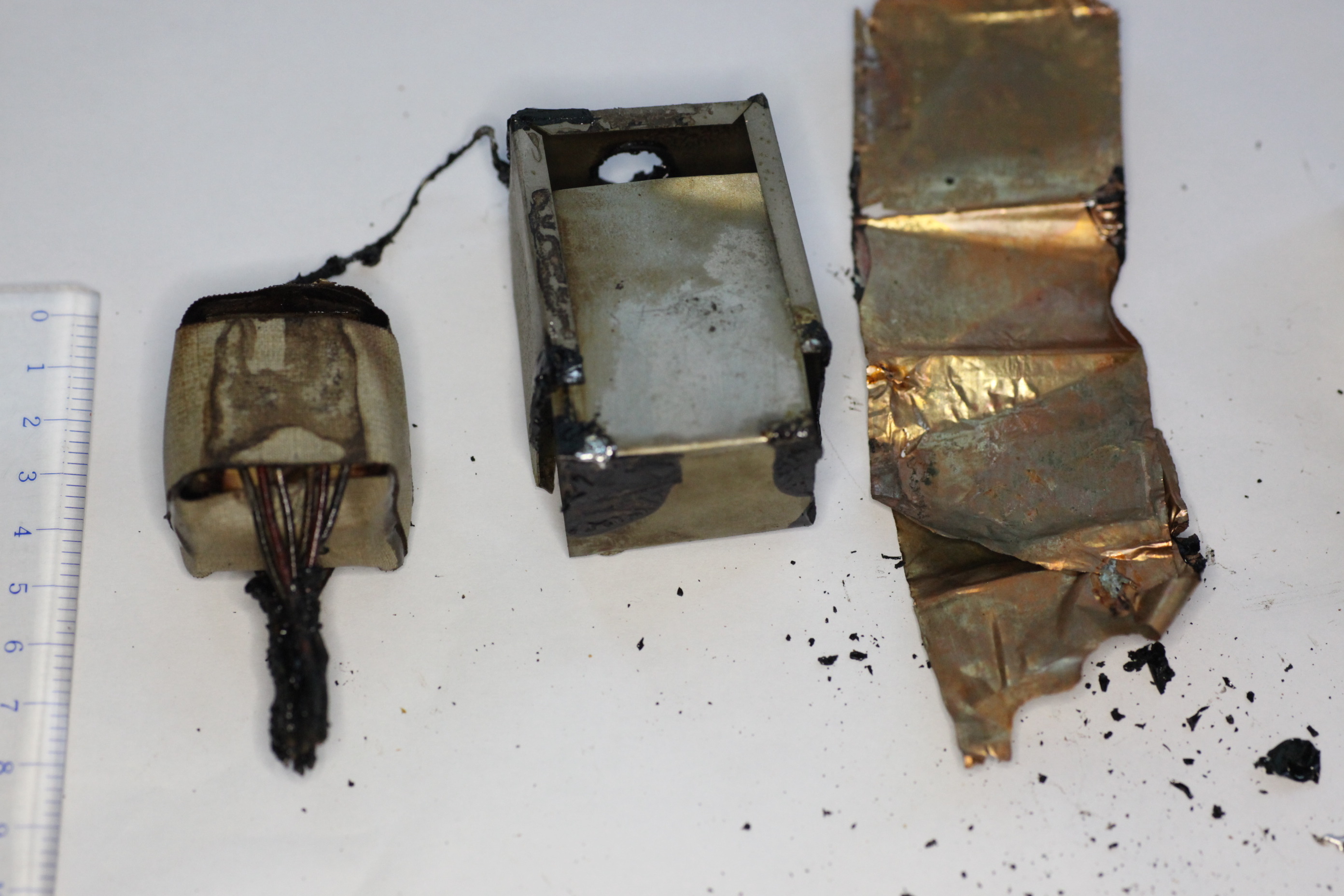

ピッチがいっぱいでどうしようもないのでドライヤーで温め引き抜きました

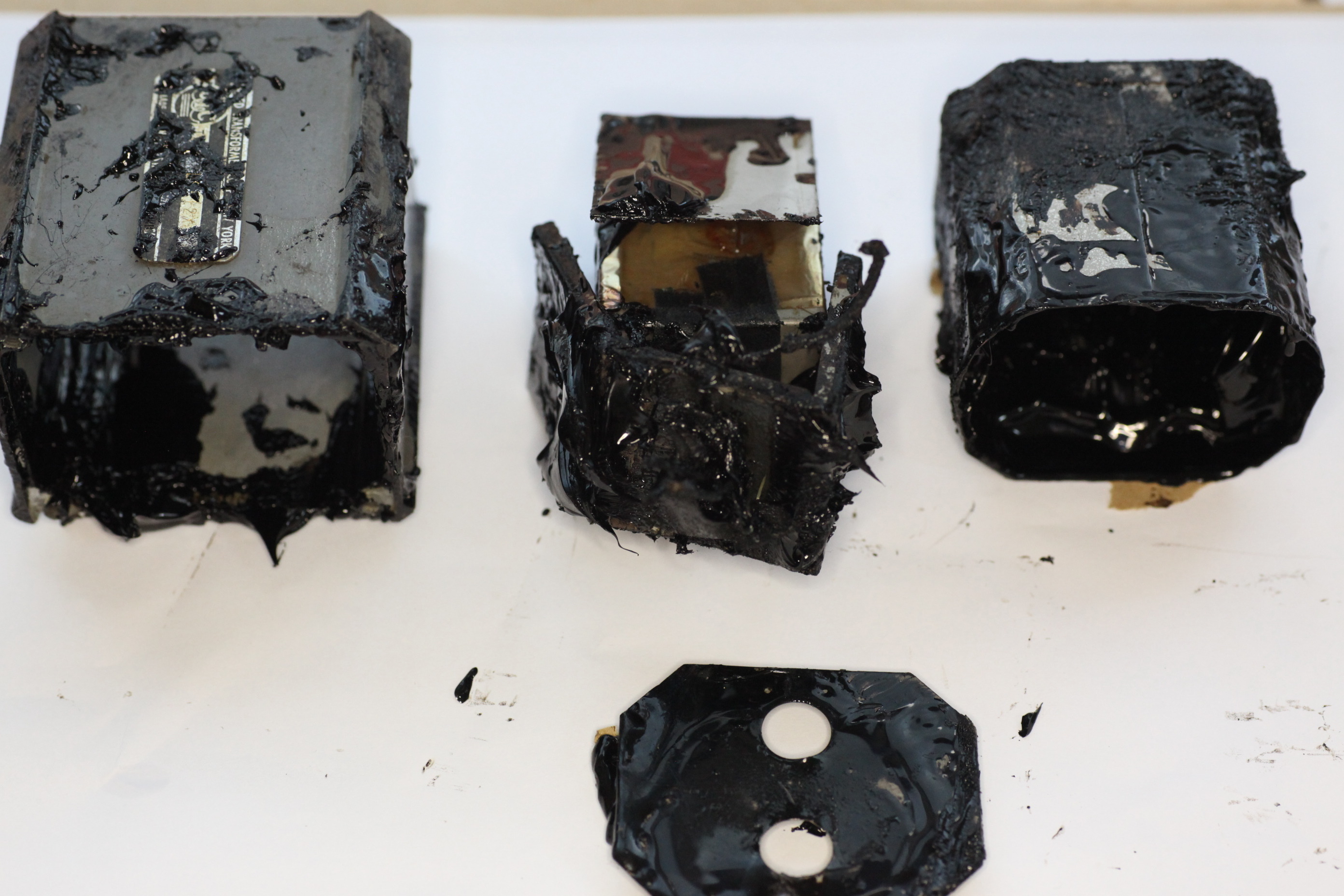

シールド板を剥がしていきます

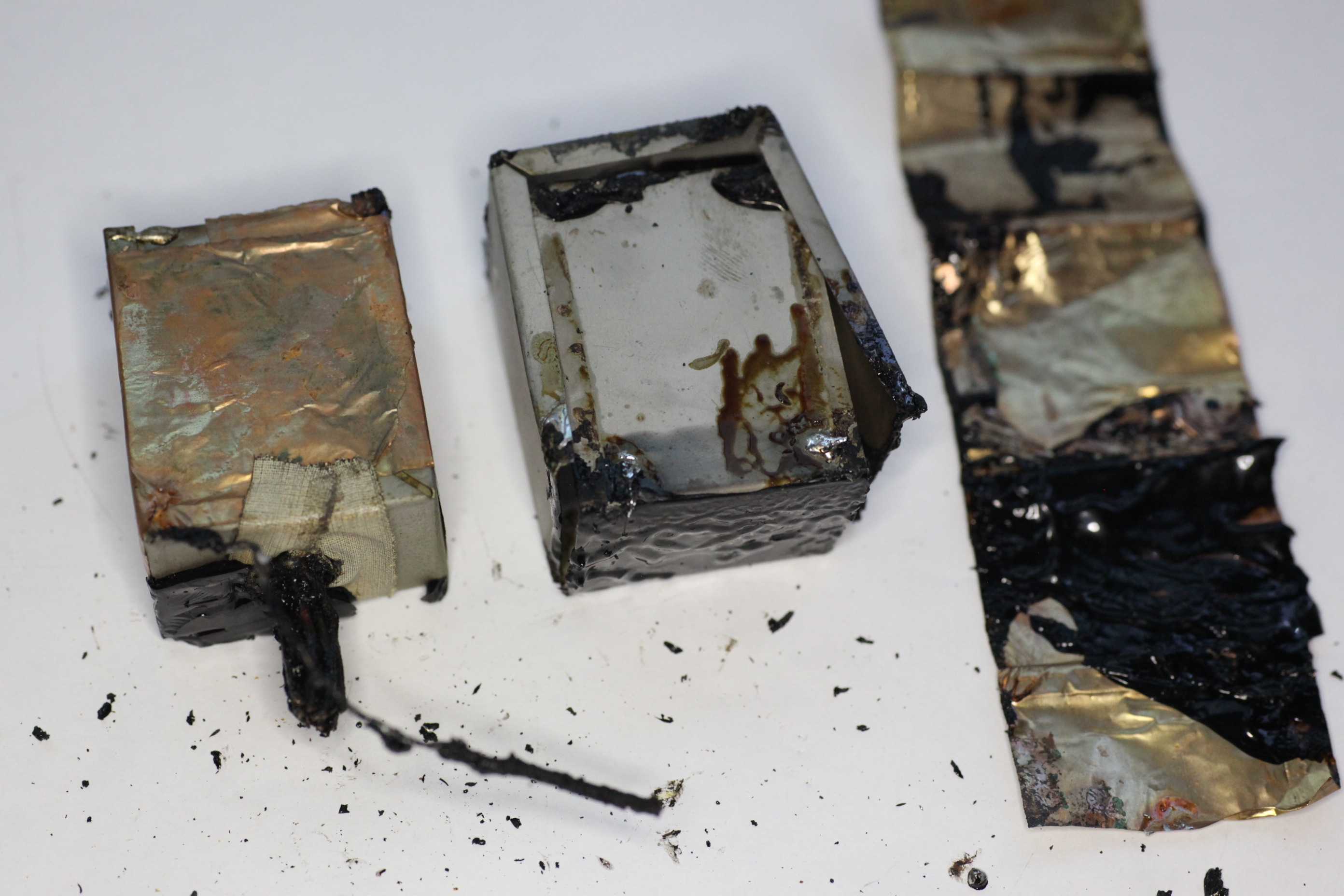

４重のシールド板と２重の銅箔がありました

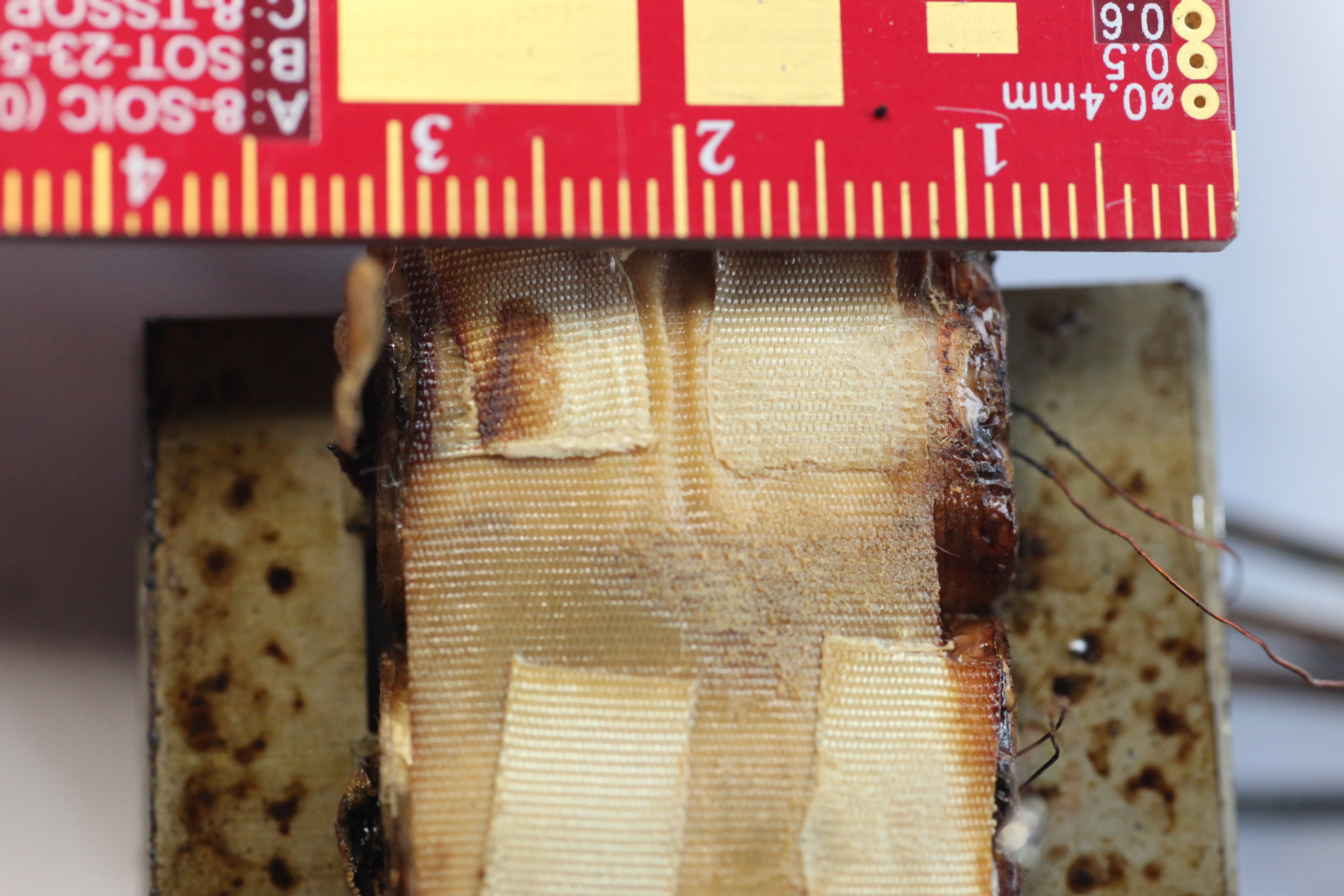

コアは24mmの40mm弱ですか

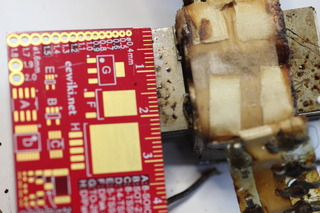

１次巻き線が焼けていました
１次が断線とショートしていました、２次は正常と思われますが？
２次巻き線が２つありますので片側に信号を入れてもう片側の電圧を見てみました
正常ですと同程度の電圧が出るわけですが出力は１割程度でした
１次側がショートしているためでしょう 諦めがついたので分解することにしました
調べてみましたがUTCトランスの分解方法がわかりません
丸い穴から入れているという説もありましたがたぶん蓋があるだろうと見当を付けて上部を削ることにしました
上部を削り隙間からこじ開けて写真のようにとれました
ピッチがいっぱいでどうしようもないのでドライヤーで温め引き抜きました
シールド板を剥がしていきます
４重のシールド板と２重の銅箔がありました
コアは24mmの40mm弱ですか
１次巻き線が焼けていました
